携帯型RF磁界センサ/品番 M316BST-1 【詳細表示】
商品番号 M316BST-1 価 格
携帯型RF磁界センサ
品番 M316BST-1
廃番

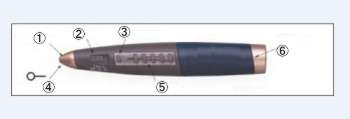

@先端アンテナ部
Aスイッチ
B電池インジケーター 点灯時使用可能
C内蔵ループアンテナ方向
DLED表示部 レベル1(弱)⇔5(強)
E(裏面)バッテリー交換用本体開閉部分


■概要
携帯型RF磁界センサ/M316BST-1は、近傍磁界強度を簡易的に計測することができます。“携帯型RF磁界センサ/M316BST-1”単体で、プリント基板配線や電子部品からの、高周波磁界レベルを簡単に確認できるため、EMI設計および対策検討に最適です。


■使用方法
スイッチONし、対策対象機器の回線や線路上に“携帯型RF磁界センサ/M316BST-1”の先端部を近づける。LEDのレベルインジケータを見ながら、ノイズ(磁界強度)の強い場所、方向を探索するだけの簡単操作。周波数帯切り替えスイッチにより、ノイズのおおよその周波数範囲を確認することができます。


■特長
●高周波磁界を簡易に検知可能。
●Lo(30−300MHz)、Hi(100−1000MHz)の切り替え式。
●検出レベルをLEDランプ表示。
●ペンタイプの超小型サイズ。
●電池込み約40gと非常に軽量。


■用途
●プリント基板上のパターン配線や実装部品近傍の磁界レベルを把握
●ノイズ源およびノイズ伝搬経路の探索
●電波暗室に持ち込む前のノイズ対策
●“携帯型RF磁界センサ/M316BST-1”(ノイズ抑制シート)有効箇所の特定


■電気的特性
項目 仕様
1.測定周波数帯域 Lo ch:30〜300[MHz]
Hi ch:100〜1000[MHz]
2.LED表示感度 レベル5:−5[dBm]
レベル4:−8[dBm]
レベル3:−11[dBm]
レベル2:−14[dBm]
レベル1:−17[dBm]
Lo:100[MHz]、Hi:500[MHz]
における規格値(typical値)
3.帯域内感度偏差 2項の各感度レベルに対して−2、+5[dB]以内
4.表示感度温度変化量 ±3[dB]以内 +25[℃]において
5.使用温度範囲 10〜40[℃]
6.電池寿命 50時間 無信号、連続通電状態にて
7.電源電圧 DC+3.0[V]、リチウム電池CR-123A
8.消費電流 35[mA]以下 LED全点灯時
9.電池電圧低下検出 2.2±0.3[∨]
10.外形寸法 146(H)*24(W)*22(D)[mm]
11.重量 40[g]以下 電池含む
■使用例

装着後
LSI直上

装着後
フレキシブルケーブル直上
