■特長
●ペール缶に乗せるだけで掃除機に早変わり
●コンパクトな設計で持ち運びが便利
●摩耗等によるトラブルがなく、メンテナンスフリー
●オイルミストが発生しません
●空気式のため、防爆地域でも安心
●低価格
■用途
●各種機械のオイル交換及びヘドロの回収
●機械加工工場における切り屑の回収
●鋳物工場における砂や切り粉の回収
●射出成形機におけるペレットの回収
●マンホールや溝に溜まった油や泥水の回収
●プレス機の打ち抜きカス及び油圧油の回収、交換
●洗車機のヘドロの回収(ガソリンスタンド)
●ショットブラスト機の砂と鉄球の回収
●その他、様々な現場で発生する不要物の回収

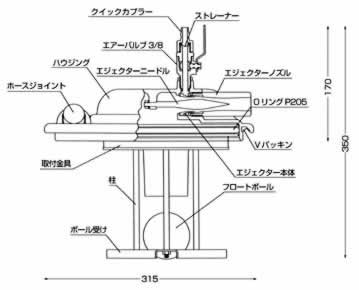

■展開図
■標準タイプ
＜標準付属品＞
●吸い込みホース(耐油性)：φ32×2m
●吸い込みノズル(アルミ)：丸、角ノズル各1本
《オプション》
●オイルストッパー付：大量の液体を吸引する場合、容器が液体で満杯になると吸引が止まります。
●フィルターセット付：粉塵、粉体等細かいものを吸引する場合、エジェクターより空気に混ざって排出されるのを防ぎます。
■高真空タイプ
接続ホース径がφ25、φ32の2タイプ。液体専用タイプ。特に高粘度の液体の吸引に威力を発揮します。
真空度：7000mmH2O at 5kg/cm2
●専用補強缶のModel HS19Lをご使用下さい。
■大容量タイプ
接続ホース口径がφ38、φ50の2タイプ。吸引する物の大きさによりお選び下さい。
切り粉、木屑、ペレット、粉体、粉塵等の大量吸引が可能。コンプレッサーは10馬力以上のものをご使用下さい。
●50リットル専用缶(天板付)のご使用をお勧めします。
■サイレントタイプ
サイレンサー付き
空気吐出口(エジェクターノズル)にサイレンサーを取り付けると、騒音値を標準より約15dB低下させて使用することができます。
●高真空タイプのエジェクターノズルにはサイレンサー取付用ネジが切られていますので、直接サイレンサーを取り付けることができます。
●50リットル缶でサイレントタイプを使用する場合は、エジェクターノズル延長管が必要となります。
●大容量タイプにサイレンサーを取り付ける場合は別注となります。
■ホース
ホースの長さは、この希望の寸法にてお取付ができます。
水、油、切り粉、ペレット等標準仕様
使用温度範囲：-10℃～60℃
■仕様
| 品番 |
タイプ |
仕様 |
性能 at.5kg/cm |
備考 |
ホース
(耐油) |
ノズル
(アルミ) |
消費量 |
真空度 |
吸入量 |
| (m) |
(cm) |
(L/min) |
(mmH2O) |
(m3/min) |
| M212V-300 |
標準タイプ |
φ25×2 |
φ25×30 |
350 |
2,600 |
1.1 |
- |
| M212V-500 |
φ32×2 |
φ32×30 |
500 |
2,600 |
1.8 |
| M212V-300OS |
φ25×2 |
φ25×30 |
350 |
2,600 |
1.1 |
オイルストッパー付 |
| M212V-500OS |
φ32×2 |
φ32×30 |
500 |
2,600 |
1.8 |
| M212V-300F |
φ25×2 |
φ25×30 |
350 |
2,600 |
1.1 |
フィルター付 |
| M212V-500F |
φ32×2 |
φ32×30 |
500 |
2,600 |
1.8 |
| 品番 |
タイプ |
仕様 |
性能 at.5kg/cm |
備考 |
ホース
(耐油) |
ノズル
(アルミ) |
消費量 |
真空度 |
吸入量 |
| (m) |
(cm) |
(L/min) |
(mmH2O) |
(m3/min) |
| M212V-530W |
大容量タイプ |
φ38×2 |
φ38×30 |
750 |
1,500 |
2.9 |
- |
| M212V-550W |
φ50×2.5 |
φ50×50 |
750 |
1,500 |
3.3 |
| M212V-530WOS |
φ38×2 |
φ38×30 |
750 |
1,500 |
2.9 |
オイルス
トッパー付 |
| M212V-550WOS |
φ50×2.5 |
φ50×50 |
750 |
1,500 |
3.3 |
| M212V-530WF |
φ38×2 |
φ38×30 |
750 |
1,500 |
2.9 |
フィルター付 |
| M212V-550WF |
φ50×2.5 |
φ50×50 |
750 |
1,500 |
3.3 |
| 品番 |
タイプ |
仕様 |
性能 at.5kg/cm |
備考 |
ホース
(耐油) |
ノズル
(アルミ) |
消費量 |
真空度 |
吸入量 |
| (m) |
(cm) |
(L/min) |
(mmH2O) |
(m3/min) |
| M212V-300H |
高真空タイプ |
φ25×2 |
φ25×30 |
350 |
7,000 |
0.4 |
- |
| M212V-500H |
φ32×2 |
φ32×30 |
500 |
7,000 |
0.5 |
| M212V-300HOS |
φ25×2 |
φ25×30 |
350 |
7,000 |
0.4 |
オイル
ストッパー付 |
| M212V-500HOS |
φ32×2 |
φ32×30 |
500 |
7,000 |
0.5 |
●サイレントタイプ(サイレンサー付)
| 品番 |
タイプ |
仕様 |
性能 at.5kg/cm |
備考 |
ホース
(耐油) |
ノズル
(アルミ) |
消費量 |
真空度 |
吸入量 |
| (m) |
(cm) |
(L/min) |
(mmH2O) |
(m3/min) |
| M212VS-300 |
標準タイプ |
φ25×2 |
φ25×30 |
350 |
2,600 |
1 |
- |
| M212VS-500 |
φ32×2 |
φ32×30 |
500 |
2,600 |
1.6 |
| M212VS-300OS |
φ25×2 |
φ25×30 |
350 |
2,600 |
1 |
オイル
ストッパー付 |
| M212VS-500OS |
φ32×2 |
φ32×30 |
500 |
2,600 |
1.6 |
| M212VS-300F |
φ25×2 |
φ25×30 |
350 |
2,600 |
1 |
フィルター付 |
| M212VS-500F |
φ32×2 |
φ32×30 |
500 |
2,600 |
1.6 |
| 品番 |
タイプ |
仕様 |
性能 at.5kg/cm |
備考 |
ホース
(耐油) |
ノズル
(アルミ) |
消費量 |
真空度 |
吸入量 |
| (m) |
(cm) |
(L/min) |
(mmH2O) |
(m3/min) |
| M212VS-530W |
大容量タイプ |
φ38×2 |
φ38×30 |
750 |
1,500 |
2.6 |
- |
| M212VS-550W |
φ50×2.5 |
φ50×50 |
750 |
1,500 |
2.9 |
| M212VS-530WOS |
大容量タイプ |
φ38×2 |
φ38×30 |
750 |
1,500 |
2.6 |
オイル
ストッパー付 |
| M212VS-550WOS |
φ50×2.5 |
φ50×50 |
750 |
1,500 |
2.9 |
| M212VS-530WF |
大容量タイプ |
φ38×2 |
φ38×30 |
750 |
1,500 |
2.6 |
フィルター付 |
| M212VS-550WF |
φ50×2.5 |
φ50×50 |
750 |
1,500 |
2.9 |
| 品番 |
タイプ |
仕様 |
性能 at.5kg/cm |
備考 |
ホース
(耐油) |
ノズル
(アルミ) |
消費量 |
真空度 |
吸入量 |
| (m) |
(cm) |
(L/min) |
(mmH2O) |
(m3/min) |
| M212VS-300H |
高真空タイプ |
φ25×2 |
φ25×30 |
350 |
7,000 |
0.3 |
- |
| M212VS-500H |
φ32×2 |
φ32×30 |
500 |
7,000 |
0.4 |
| M212VS-300HOS |
高真空タイプ |
φ25×2 |
φ25×30 |
350 |
7,000 |
0.3 |
オイル
ストッパー付 |
| M212VS-500HOS |
φ32×2 |
φ32×30 |
500 |
7,000 |
0.4 |
■注意事項／保守
(1)ペール缶(JIS 規格 鋼製の20L)は痛みの少ないもので、縁に凹凸や変形のない肉厚のものをご使用下さい。
(2)コンプレッサーは、VS-300／300Hは3馬力、VS-500／500Hは5馬力、VS-530W／550Wは10馬力以上のものをご使用下さい。
(3)供給空気圧は7kg/cm2以下でご使用下さい。
(4)標準使用の場合は、吸引物の温度は60℃以下でご使用下さい。
(5)Model V300H／V500Hは液体専用タイプです。高真空のため、必ず専用缶(HS19L)をご使用下さい。
(6)ホースに詰まりや傷があると機能低下の原因となります。定期的にチェック願います。
(7)カプラの中にあるストレナーが詰まると機能低下の原因となります。時々石鹸水等で洗ってください。(ストレナーは取り出さないでください)
■特別付属品
| オイルストッパー |
フィルターセット |
| 容器が液体で満杯になると、自動的に吸引を止めます。 |
粉体等の細かい物を吸引した場合、吐出空気と一緒に
排出されるのを防ぎます。 |
M212OS500B(標準)
M212OS500WB(Wタイプ) |
M212FB870B(標準)
M212FB130B(Wタイプ)
M212FB70PB(ポリ) |
M212F20B(標準)
M212F20WB(Wタイプ) |
M212KS20B(標準)
M212KS20WB(Wタイプ) |
 |
 |
| 品番 |
品名 |
| M212OS500B |
本体(標準) |
| M212OS500WB |
本体(Wタイプ) |
| M212FB870B |
フロートボール(標準) |
| M212FB130B |
フロートボール(Wタイプ) |
| M212FB70PB |
フロートボール(ポリ) |
| M212F20B |
フィルター(標準) |
| M212F20WB |
フィルター(Wタイプ) |
| サイレンサー |
ニードルS |
P枠 |
M212S30NB (V300用)
M212S50NB (V500用) |
M21250FB |
M212NEEDLE-300(V300用)
M212NEEDLE-500(V500用) |
M212P20B |
| 騒音値を約15dB低下させることができます。 |
真空度を約50%アップさせます。 |
ペール缶の補強及び油と
切り粉の分離ができます |
 |
 |
| 品番 |
品名 |
| M212KS20B |
取付金具(標準) |
| M212KS20WB |
取付金具(Wタイプ) |
| M212S30NB |
サイレンサー本体(V300用) |
| M212S50NB |
サイレンサー本体(V500用) |
| M21250FB |
サイレンサー交換エレメント |
| M212NEEDLE-300 |
ニードルS(V300用) |
| M212NEEDLE-500 |
ニードルS(V500用) |
| M212P20B |
P枠 |
| 専用天板 |

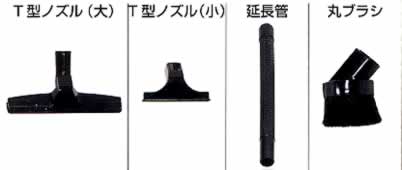

T型ノズルセット |
| M212TB200CB |
M212TNOZZLE-SET／M212BRUSH |
JIS規格の鋼製オープンドラム缶
200Lで使用できます。 |
床等に散らばった切り粉や粉塵を効率よく回収致します。
M212V-500専用 |
オプション |
 |
 |
| ペール缶キャスター |
専用缶 |
| M212PK20RB |
M212PK50SB |
M212HS19LB |
M21250LDB |
| ペール缶の移動が簡単に行えます。 |
高真空度タイプ用 |
大量吸引に有効 |
 |
 |
| 品番 |
品名 |
| M212TB200CB |
オープンドラム用天板 |
| M212TNOZZLE-SET |
T型ノズルセット |
| M212BRUSH |
丸ブラシ |
| M212PK20RB |
ペール缶キャスター(樹脂製) |
| M212PK50SB |
ペール缶キャスター(鉄製) |
| M212HS19LB |
ステンレス補強缶 |
| M21250LDB |
専用50L缶(天板付) |
|
