| 普通形電動トロリ付ホイスト15・20t／品番 15M-T55シリーズ |
【詳細表示】 |
| 商品番号 |
15M-T55シリーズ |
価 格 |
 |
安全性と保守性を重視した数々の機構を搭載
さらに使いやすく，より信頼性が向上しました。
●定格荷重 15・20t
●電源 三相200V 50/60Hzおよび220V 60Hz
●操作方式 床上押ボタン操作
定格荷重0.5t、1t用はこちら
定格荷重2～3t用はこちら
定格荷重5ｔ用はこちら
定格荷重7.5ｔ、10t用はこちら |
普通形電動トロリ付ホイスト15・20t
品番 15M-T55シリーズ
価格は下記を参照下さい |
■主な特長
●高信頼ブレーキシステム
◇ホイストがブレーキライニングの磨耗量を自分で判断。ブレーキ部に自動調整装置機構採用。
◇主ブレーキ＋補助制動装置の2段構えブレーキ。
●自己保護装置内蔵のモートルを採用
使用頻度過多によりコイル温度が限界に達するとモートルは自動的に停止。
●効率的なメンテナンスが可能
◇消耗部品の使用回数管理に便利な始動回数カウンタ。
◇歯面状況，潤滑状況をある程度まで目で確認できる歯車点検用窓。
◇フック点検の基準点を表すポンチマーク。
◇点検が容易なロープエンド。
■外形寸法（単位㎜）
■仕様
| 品番 |
15M-T55 |
15HM-T55 |
20HM-T55 |
| 定格荷重t |
15 |
20 |
| 揚程m |
8および12 |
12 |
| 巻上 |
速度
m/s |
50Hz |
0.083（5.0） |
0.07（4.2） |
| 60Hz |
0.10（6.0） |
0.083（5.0） |
| モートル |
kW |
50Hz |
6.7×2台 |
7.5×2台 |
| 60Hz |
8.0×2台 |
9.0×2台 |
| 極数 |
4 |
4 |
定格電流
A |
50Hz |
35×2 |
38×2 |
| 60Hz（200/220V） |
36/35×2 |
40/39×2 |
| 横行 |
速度
m/s |
50Hz |
0.233（14） |
0.233（14） |
| 60Hz |
0.283（17） |
0.283（17） |
| モートル |
kW |
50Hz |
0.7×2台 |
0.7×2台 |
| 60Hz |
0.84×2台 |
0.84×2台 |
| 極数 |
4 |
4 |
定格電流
A |
50Hz |
3.0×2 |
3.0×2 |
| 60Hz（200/220V） |
2.4/2.8×2 |
2.4/2.8×2 |
ワイヤ
ロープ |
掛数 |
4本 |
4本 |
| 構成 |
6×Fi（29）-B |
6×Fi（29）1WRC-B |
| 直径（mm） |
φ20 |
φ22.4 |
| 反復定格min |
40%ED、250回/h |
40%ED、250回/h |
| 操作方式 |
床上押ボタン操作（8点） |
床上押ボタン操作（8点） |
| 電源 |
三相200V50/60Hz、
220V60Hz |
三相200V50/60Hz、
220V60Hz |
*速度の（）内はm/min換算値を示します

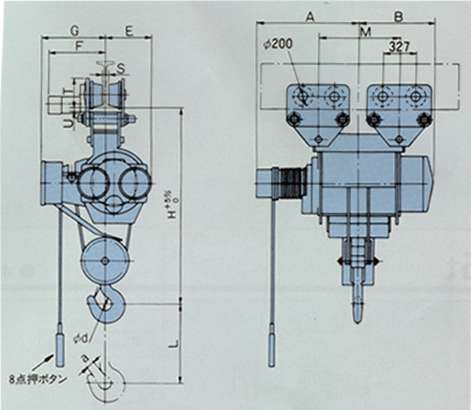

■外形寸法（単位 mm）
| 品番 |
15M-T55 |
15HM-T55 |
20HM-T55 |
| ホイスト形式 |
15M5 |
15HM5 |
20HM5 |
| トロリ形式 |
10AT5 |
10AT5 |
10AT5 |
概略寸法
（mm） |
L |
8000 |
12000 |
12000 |
| H |
1865 |
2010 |
| A |
1060 |
1160 |
1210 |
| B |
750 |
850 |
900 |
| E |
500 |
500 |
| G |
705 |
705 |
| M |
820 |
820 |
900 |
| W |
327 |
327 |
| φd |
130 |
165 |
| φP |
200 |
200 |
| a |
86 |
108 |
| 最小屈曲半径m |
直線 |
直線 |
| 使用I形鋼との間隔（mm） |
S |
T |
U |
F |
S |
T |
U |
F |
| 300×150×11.5 |
- |
- |
- |
- |
- |
- |
- |
- |
| 450×175×11 |
62 |
280 |
30 |
524 |
62 |
280 |
30 |
524 |
| 600×190×13 |
77 |
285 |
25 |
532 |
77 |
285 |
25 |
532 |
| 概略質量kg |
2340 |
2540 |
2880 |
|
