光リモコンモートルブロック/品番 1/6SR+1/2ETR+RC-5Sシリーズ 【詳細表示】
商品番号 1/6SR+1/2ETR+RC-5Sシリーズ 価格
光リモコンモートルブロック1/6SR+1/2ETR+RC-5S ●コードレスだから、ラクラク!
●コードレスでも、安心!
●コードレスだから、経済的!
●赤外線だから、法的規制がフリー!
●持ちやすく扱いやすい、高機能リモコン!
●電動トロリ、押し釦付
光リモコンモートルブロック
品番 1/6SR+1/2ETR+RC-5Sシリーズ

廃番
■特長
●コードレスだから、ラクラク!
・吊り荷から離れた場所で、自在に遠隔操作ができます。(到達距離12m)
※使用、環境条件により変動する場合があります。
・コードレスだから、操作範囲が制約されません。

●コードレスでも、安心!
・専用の送信コードが設定されており、ほかの機器との混信がさけられます。
・「フェールセーフ制御」機能を採用。
障害物による信号遮断、妨害光線などがあると運転を自動停止します。
・不用意にスイッチにふれてもモートルブロック本体に向けなければ受信されず、暴走が回避されます。

●コードレスだから、経済的!
・ケーブルの劣化や断線などによるメンテナンスコストがかからず、経済的です。

●赤外線だから、法的規制がフリー!
・赤外線利用のリモコンにより、「電波法」などの法的規制がありません。

●持ちやすく扱いやすい、高機能リモコン!
・操作性・機能性を高めながら、オリジナリティあふれるデザインで250gの軽量化とコンパクト化を実現しました。


■持ちやすさと扱いやすさを徹底追求した、高機能リモコン!
操作性・機能性を高めながら、オリジナリティあふれるデザインで250gの軽量化とコンパクト化を実現しました。
(2点式操作と4点式操作共用です)

ON/OFFボタン
オートパワーOFF機能付
操作停止状態が10分間続くと、電源を自動OFF。
むだな電池消耗を防ぎます。
乾電池(単2形乾電池2本使用)
使用時間 :
アルカリ乾電池:60時間以上
マンガン乾電池:40時間以上
電源表示LED
ONボタンによりLEDが点灯し、送・受信スタンバイの状態になります。
バッテリー
バッテリーの交換時期がチェックでき、電池切れを事前に察知できます(消えたら交換)

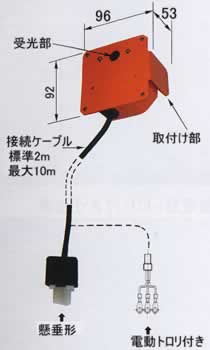

■吊り荷が大きい等受光が不安定な時は!
外部受光ユニット(別売品)をご利用下さい。



外部受光ユニット 電動トロリ付き用 懸垂型用
ETR-JE SR-JE
●外部受光ユニットを光が遮断されない見通しの良い場所に取り付けて下さい。

品  番 品  名 価格
ETR-JE 外部受光ユニット(電動トロリ付き用) 廃番
SR-JE 外部受光ユニット(懸垂型用) 廃番


■寸法図



※仕様表寸法表は記載してある数字は、改良などにより変更する場合があります。
※寸法図は荷重を吊った状態を示します。


■仕様
巻上部形式 1/6SR(H) 1/4SR(H) 1/2SR(H) 1SR(H) 2SR(H) 2.8SRH 5SRH
トロリ部形式 1/2ETR 1ETR 2ETR 3ETR 5ETR
定格荷重 150kg 250kg 500kg 1t 2t 2.8t 5t
標準揚程(m) 3・6 3・6 3・6 3・6 3・6 6 6
巻上速度(m/s) 50Hz 0.167(10) 0.167(10) 0.12(7.2) 0.077(4.6) 0.038(2.3) 0.025(1.5) 0.015(0.9)
60Hz 0.2(12) 0.2(12) 0.142(8.5) 0.092(5.5) 0.047(2.8) 0.03(1.8) 0.018(1.1)
巻上モートル(kW) 50Hz 0.28 0.45 0.63 0.8 0.8 0.75 0.8
60Hz 0.33 0.55 0.75 1.0 1.0 0.9 1.0
極数 2
横行速度(m/s) 50Hz 0.35(21)
60Hz 0.417(25)
横行モートル(kW) 50Hz 0.12 0.27 0.6
60Hz 0.12 0.32 0.7
極数 2
電源 三相200V 50/60Hz、220V 60Hz
定格電流(概略)(A) 巻上部 2.4 3.1 4.1 4.8 4.8 4.8 4.8
横行部 1.2 1.6 3.5
操作回路電圧(V) 24
リンクチェーン 線径 φ6.3 φ6.3 φ6.3 φ7.1 φ7.1 φ7.1 φ7.1
掛数 1 1 1 1 2 3 5
反復定格 25%ED、150回/h
操作方法 光(赤外線)リモコン操作
概略寸法(mm) Z 530 530 530 600 700 865 984
A 181 181 181 216 216 216 216
B 184 184 184 216 216 216 216
C 125 125 125 135 90 125 175
D 165 165 165 170 215 270 340
E 700 700 700 750 770(840) 1125 1200
G 19 19 19 23 26 42 48
I 100 185 210 210 240
J 100 190 210 210 240
K 98 120 148 148 173
L 183 183 198 201 218
T 159 110 140 140 156
U 27 38 18 16 34
V 157 160 169 172 179
W 185 303 313 316 323
最小屈曲半径(m) 1.0 1.3 1.5 1.8 2.0 3.0
適用ビーム寸法b (mm)
(  )内は厚み
75(9.5) 75(9.5) 100(10) 100(10) 125(12.5)
100(10) 100(10) 125(12.5) 125(12.5) 150(22)
125(12.5) 125(12.5) 150(22) 150(22) 175(20)
概略質量(kg) 47(50) 48(51) 51(54) 74(79) 99(109) 137 194
※ご注意
1.巻上速度、横行速度の(  )内はm/min換算値を示します。
2. Z・E・T・U・寸法は適用ビーム幅のうち最大ビーム幅の場合を示しています。
ビーム厚みにより若干変わりますのでご留意下さい。
3.高揚程記号Hの付いた機種の質量は揚程6mの場合を示します。
揚程が変わると質量が異なりますのでお問い合わせ下さい。
4.適用ビーム幅の
■■■は出荷時の大きさを示します。
5.巻上部は単独で懸垂型、手押しトロリ付、鎖動トロリ付としてご利用可能です。
6.懸垂型、手押しトロリ付、鎖動トロリ付の仕様、外形寸法は、押しボタン操作式と同一です。
7.150kg・2〜5tは注文生産品です。


品番 品名 価格
1/6SR+1/2ETR+RC-5S 光リモコンモートルブロック150kg揚程3m 廃番
1/6SRH+1/2ETR+RC-5S 光リモコンモートルブロック150kg揚程6m 廃番
1/4SR+1/2ETR+RC-5S 光リモコンモートルブロック250kg揚程3m 廃番
1/4SRH+1/2ETR+RC-5S 光リモコンモートルブロック250kg揚程6m 廃番
1/2SR+1/2ETR+RC-5S 光リモコンモートルブロック500kg揚程3m 廃番
1/2SRH+1/2ETR+RC-5S 光リモコンモートルブロック500kg揚程6m 廃番
1SR+1ETR+RC-5S 光リモコンモートルブロック1t揚程3m 廃番
1SRH+1ETR+RC-5S 光リモコンモートルブロック1t揚程6m 廃番
2SR+2ETR+RC-5S 光リモコンモートルブロック2t揚程3m 廃番
2SRH+2ETR+RC-5S 光リモコンモートルブロック2t揚程6m 廃番
2.8SRH+3ETR+RC-5S 光リモコンモートルブロック2.8t揚程6m 廃番
5SRH+5ETR+RC-5S 光リモコンモートルブロック5t揚程6m 廃番

運賃、および消費税は、記載価格には、含まれていません。
